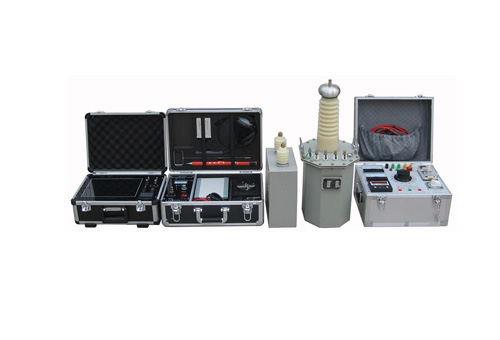

GC-1000型电缆故障测试仪由系统主机和故障定位仪以及电缆路径仪三部分组成,用于电力电缆各类故障的测试,电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理,以及铁路、机场信号控制电缆、和路灯电缆故障的精确测试。
GC-1000型电缆故障测试仪由系统主机和故障定位仪以及电缆路径仪三部分组成,用于电力电缆各类故障的测试,电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理,以及铁路、机场信号控制电缆、和路灯电缆故障的精确测试。
1、采用嵌入式系统、锂电供电、方便现场测试。
2、采用大屏幕中文显示,集成化软件。
3、主机可自动选择最低6.25MHz、最高达100MHz多种采样频率,能满足不同长度电缆的测试要求。
4、软件实现故障自动搜索,距离自动显示,双游标移动可精确到0.15米。
5、定点仪部分,直接数字显示测试者离故障点距离。
1、可测试不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障,包括:开路、短路低阻、高阻泄漏、高阻闪络性故障。
2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
3、可测量长度已知的任何电缆中电波传播的速度。
4、可测试电缆走向及埋设深度。
5、测试方法:多次脉冲(低压脉冲法、冲闪电流法、直闪电流法)。
6、测试距离:不小于40km。
7、最短测试距离:5-10米
8、精确定点误差:±0.2m
9、主机重量:6kg
外形尺寸:185mm×300mm×420mm
10、路径仪重量:9kg
外形尺寸:185mm×300mm×420mm
11、使用环境
电源:AC 220V±10% 不大于15W DC 12V(7AH) 不大于20W
待机时间:可连续使用6小时左右。
温 度 -10~40℃
湿 度 ≦95%RH
注:产品外观、附件以实际产品为准,规格参数若有变动,恕不另行通知。
电缆故障测试仪主机 | 1台 |
电缆测试专用高压发生器 | 1台 |
脉冲电容器 | 1台2微法/35KV |
路径信号产生器 | 1台 |
声磁数显同步定点仪 | 1台 |
声测探头 | 1台 |
同步接收天线 | 1个 |
耳机 | 1付 |
充电器 | 1个 |
高压放电球部件 | 1个 |
电流取样器 | 1个 |
放电棒 | 1个 |
电源线 | 1根 |
测试夹子线 | 1根 |
高压连接线 | 1套 |
合格证 | 1个 |
说明书 | 1份 |
出厂试验报告 | 1份 |
试验汇编 | 1份 |
