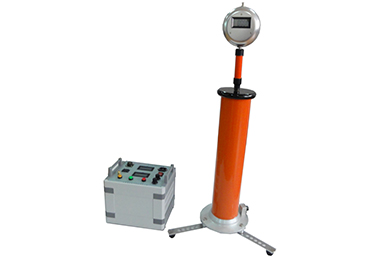

ZGS系列高频直流高压发生器采用高频倍压电路，应用PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度提高。
400-821-0162
ZGS系列高频直流高压发生器采用高频倍压电路，应用PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度提高。
1、体积小、重量轻、操作简便、功能齐全。
2、应用高频脉宽调制技术、脉冲串逻辑阵列调制，从而使输出高压稳定度更高。
3、电压分辨率为0.1kV，电流分辨率为0.1uA。
4、电压调节稳定度高，全量程平滑调压。
5、保护完善:负极性输出、零启动、连续可调、过电压、过电流、回零、接地保护、断线保
护等各种保护功能。
6、增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来方便。
规 格 | ZGS- | ZGS- | ZGS- | ZGS- | ZGS- | ZGS- | ZGS- | ZGS- | ZGS- | ZGS- | |
输出电压(kV) | 60 | 60 | 120 | 120 | 200 | 200 | 200 | 300 | 400 | 400 | |
输出电流(mA) | 2 | 5 | 2 | 5 | 3 | 5 | 3 | 5 | 3 | 5 | |
机箱重量(kg) | 4.3 | 4.3 | 4.3 | 5.3 | 5.3 | 5.4 | 5.5 | 5.5 | 4.58.1 | 8.1 | |
倍压筒高度(mm) | Φ80 | Φ80 | Φ80 | Φ80 | Φ110 | Φ110 | Φ130 | Φ130 | Φ150 | Φ150 | |
倍压重量(kg) | 6.3 | 6.8 | 6.8 | 7.2 | 10.2 | 10.2 | 12.6 | 12.6 | 14.6 | 14.6 | |
高压极性 | 负电压极性,零电压启动,连续可调。 | ||||||||||
工作电源 | AC 220V±10%;50Hz | ||||||||||
电压测量误差 | 1.0%,最高分辨率0.1%kV | ||||||||||
电流测量误差 | 1.0%,最高分辨率0.1%uA | ||||||||||
过压整定误差 | ≤1.0% | ||||||||||
0.75切换误差 | ≤0.5% | ||||||||||
纹波系数 | ≤1.0% | ||||||||||
电压稳定度 | 随机波动,电源电压变化±10%时≤0.5% | ||||||||||
工作方式 | 间断使用;额定负载30分钟;1.1倍额定电压使用:10分钟 | ||||||||||
环境温度 | -15℃～50℃ | ||||||||||
相对湿度 | 当温度为25℃时，不大于90%(无凝露) | ||||||||||
海拔高度 | 5000米以下 | ||||||||||
控制箱 | 1台 |
高压倍压筒 | 1台 |
高压电缆 | 1根 |
放电棒 | 1根 |
限流电阻 | 1个 |
微安表 | 1个 |
电源线 | 1根 |
保险管 | 2个 |
专用接地线 | 1根 |
合格证 | 1个 |
说明书 | 1份 |
出厂试验报告 | 1份 |
试验汇编 | 1份 |
1、按时为您提供优质产品，强化物流管理，确保货物完好无缺。
2、强化技术沟通，为用户提供周到的技术支持。
3、按合同的规定提供现场调试指导及性能验收等技术培训。
4、24小时响应、终生维护。
